ZY-DF德尔塔巴流量计
产品特点:
1、 公称直径:25mm≤DN≤6000mm;
2、 公称压力:PN≤25MPa;
3、 介质温度:t≤650℃;
4、 精度等级:0.5级,1级,1.5级。
产品应用:
1、 公称直径:25mm≤DN≤6000mm;
2、 公称压力:PN≤25MPa;
3、 介质温度:t≤650℃;
4、 精度等级:0.5级,1级,1.5级。
一.产品概述
ZY-DF 德尔塔巴流量计是匀速管流量计的一种,属于是运用差压式的工作原理,插入式的安装方法设计
而成的一种流量传感器。德尔塔巴流量计通过两排引压孔将管道从上到下(从左到右)的不同压力(流速)
平均后形成了差压,进而可以计算出质量流量或体积流量。
德尔塔巴流量计是众多巴类流量计的一种,根据测量管的形状、材质与开孔取压方式的不同,主要
阿牛巴流量传感器、威力巴流量传感器与德尔塔巴流量传感器。
二、产品适用范围:
1、 公称直径:25mm≤DN≤6000mm;
2、 公称压力:PN≤25MPa;
3、 介质温度:t≤650℃;
4、 精度等级:0.5级,1级,1.5级。
三、结构形式:
德尔塔巴流量计是检测杆、取压口组成,它横穿管道内部与管轴垂直,该传感器通过探头(或探针)取压,
探头前后有两排不均匀分布的若干个引压孔(取压管直径约ф20,取压孔低压孔径ф8)。在检测杆迎流面上
设有多个总压检测孔,在检测杆背流面上设有多个静压检测孔,分别由总压导压管和静压导压管引出,根据
总压与静压的差压值,计算流经管道流量。
四、德尔塔巴流量计与威力巴流量的比较:
德尔塔巴流量计和威力巴流量计都是基于皮托管测速原理上发展起来的,它是通过管道的平均流速及管道的
有效截面积的乘积来确定流量的。
1、探头截面形状:威力巴为子弹头形,德尔塔巴为类菱形,菱形截流能使高压、低压区的分界更明显。
2、探头杆取压孔的位置:威力巴的全压孔在杆前端,静压孔在杆两侧壁;德尔塔巴流量计的全压孔也在杆前端,但静压孔却在杆的后端,测量背压力(负压)。因此,在相同管径和流速条件下,德尔塔巴探头产生的差压较
威力巴探头的要大一些,约大20%~40%。这是德尔塔巴流量计的显著优点。
五、均速管流量计测量杆截面图:
六、德尔塔巴流量计的类型:
|
|
|||||||||||||
德尔塔巴流量传感器 |
一体式德尔塔巴流量计 |
管段式德尔塔巴流量计 |
||||||||||||
七.均速管流量计安装示意图: |
||||||||||||||
|
|
|
||||||||||||
圆形单端固定 |
圆形双端固定 |
菱形单端固定 |
菱形双端固定 |
|||||||||||
注意事项 |
图例 |
|||||||||||||

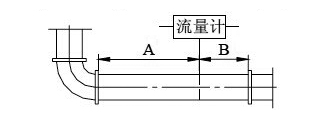

1.流量计上游有90°弯头 保证流量计的前直管段A≥7D,后直管段B≥3D |
|
|||||||||||||
2.扩管的安装: 保证流量计的前直管段A≥8D,后直管段B≥3D |
|
|||||||||||||
3.缩管的安装: 保证流量计的前直管段A≥8D,后直管段B≥3D |
|
|||||||||||||
4.流量计上游同一平面有两个90°弯头: 保证流量计的前直管段A≥9D,后直管段B≥3D |
|
|||||||||||||
5.流量计上游不同平面有两个90°弯头: 保证流量计的前直管段A≥19D,后直管段B≥4D |
||||||||||||||
6.流量计有阀门 保证流量计的前直管段A≥24D,后直管段B≥4D |
|
|||||||||||||
八、德尔塔巴流量计选型表: |
||||||||||||||
ZY-DF |
均速管流量计 |
|||||||||||||
类型 |
ANB |
阿牛巴流量传感器 |
||||||||||||
HLV |
威力巴流量传感器 |
|||||||||||||
DF |
德尔塔巴流量传感器 |
|||||||||||||
测量介质 |
Q |
气体 |
||||||||||||
Z |
蒸汽 |
|||||||||||||
Y |
液体 |
|||||||||||||
流体温度 |
2 |
<200℃ |
||||||||||||
5 |
<500℃ |
|||||||||||||
流体压力 |
1 |
≤1.6MPA |
||||||||||||
2 |
≤4.0MPA |
|||||||||||||
3 |
≤6.3MPA |
|||||||||||||
4 |
≤10.0MPA |
|||||||||||||
5 |
≤25.0MPA |
|||||||||||||
测量杆结构 |
A |
圆形单端固定 |
||||||||||||
B |
圆形双端固定 |
|||||||||||||
C |
菱型单端固定 |
|||||||||||||
D |
菱型双端固定 |
|||||||||||||
E |
椭圆形单端固定 |
|||||||||||||
F |
双杆形单端固定 |
|||||||||||||
连接方式 |
L |
螺纹 |
||||||||||||
D |
法兰 |
|||||||||||||
口径 |
圆管DN口口口mm、方管口口*口口mm |
|||||||||||||
附加选项 |
F |
带可拆卸安装球阀 |
||||||||||||
J |
带截止阀 |
|||||||||||||
L |
带冷凝管 |
|||||||||||||
S |
带三阀组 |
|||||||||||||
CB |
差压变送器 |
|||||||||||||
XJ |
流量积算仪 |
|||||||||||||
BC |
温压补偿带温度与压力传感器 |
