一.介绍概述：

ZY-FB-YWJ浮标液位计是一种简易的液位测量仪表，它适用于石油化工系统中贮有腐蚀性介质的槽、罐、油田、油库等的平底锥盖及拱顶容器以及一般企业、民用建筑的水塔（水箱）所需价格低廉的液液闰测量，以解决人工测理液位的困难。

二.浮标液位计结构原理

液位计是根据力平衡原理设计的。当液位处于某一高度时浮标重量为W，重锤针重量为W1，浮标浸在液本中所受到的浮力为F，系统摩擦为（。在平衡状态下：W-F-W1-f=0）

当液位上升时，浮力F增大，W、W1、和f均不变，上式平衡破坏，垂指针下滑。直到F力减少到原来值，新的平衡才建立。如F力一直在增大，即液位一直在上长，指针一直下滑。反之，液位下降，则重锤指针上升，以此来指示液位的高度。
三.浮标液位计主要技术参数

       测量范围：0-20m内任意选择

指标精度：±20mm

工作压力：常压或±200mmH20（带V型密封管）

介质密度：≥0.6g/cm3

导向钢丝安装铅直度：≤±5

材质：按液部分1Cr18Ni9Ti

指示标尺铝合金

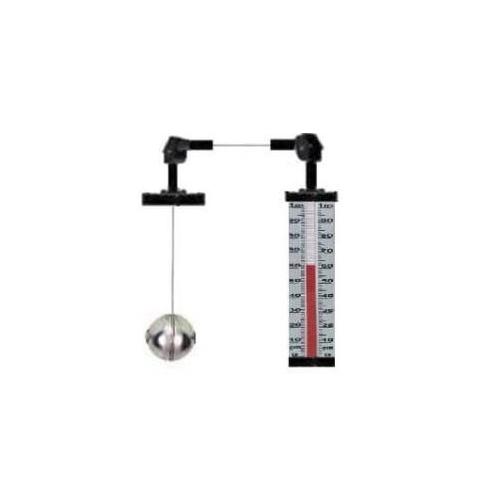

 四.浮标液位计仪表结构
        液位计是由浮标、连接钢丝、导向滑轮、重锤指针、显示标尺等五部分组成。
        1、浮标：浮标是用二个不锈钢（或碳钢）空心圆锥体和一个不锈钢（或碳钢）空心圆柱体焊接而成，并在浮标两侧焊有导向环起导向作用，浮标的作用是直接把液位变化的浮力转给钢丝，使钢丝将液位变化转送给重锤指针，实现液位变化的现场指示。
        2、连接钢丝：连接钢丝的一端吊着浮标，另一端连接重锤指针，中间部分封闭在钢管内。
        3、导向滑轮：它是根据现场液位罐的几何形状和仪表安装要求设计的，又连接钢丝导向滑轮核定滑轮外壳两部分组成，主要作用是为连接钢丝导向，系统转动的阻力减少。
        4、重锤指针：是选用A3F钢所制成，中间制成指针形式，指针所指相应的标尺数值即为测量液位高度，它是随浮标的变化随连接钢带进行同步运动的。
        5、显示标尺：它由LY11合金铝压制而成的，并在表面刻好标准数值，以厘米为单位，每节高度为1米。

浮标液位计安装调试
        1、仪表的调零
        在仪表安装时，罐内应还未有被测介质，浮标在罐内的底部时，重锤指针部分的红色尖头指示应指在标尺测量范围的顶部“零”值上，否则要调整钢丝长度。
        2、仪表的量程调整
        仪表在调好零位的基础上，再把浮标拉到容器的顶部或测量点上，重锤指针部分的红色尖头应指在标尺的底部位置上，即落在标尺量程点上。
 五.浮标液位计安装使用及注意事项
        1、导向钢丝下支承焊接安装：
        在容器底部按照液位计浮标运动方向要求确定位置，焊接或铆接好固定导向钢丝下支承（件1）
        2、导向钢丝的安装
        （1）用力使钢丝拉直，并固定在下支承上，注意不要使钢丝有弯曲或打结现象，以免影响浮标上下移动。
        （2）导向钢丝通过浮标的导向耳勾，后穿入吊勾螺钉（件6），把钢丝的终端固定并用导线夹头夹紧，并旋紧吊勾螺母，使其处于紧张状况，再将上螺母拼紧，以防松动，然后盖好封盖。
        （3）两根导向钢丝要垂直地面，而且相互平行，保证两者之间距离为300mm
        3、标尺安装
        标尺的长度是按用户在订货时所提供的测量范围而确定的，在安装时要求：
        （1）标尺的连结部分应做到平直、光滑、不应有凹凸现象，以免影响重锤指针的正常运行，或引起测量的误差。
        （2）标尺应与贮罐内液面相垂直，不应有倾斜现象，标尺安装的垂直度不能大于5°，以免造成重锤指针卡死，使测量失败。
        （3）在焊接标尺脚架（件11）时，应尽量做到安装表面在同一平面上，安装孔在同上直线上，即做到确保标尺的刻度面及重锤指针两侧导向均要平直称为直线，使重锤指针在标尺上灵活升降。
注意：二标尺脚架之间互相距离为1米。
        4、浮标连接钢丝及重锤指针的安装：
        浮标与连接钢丝的一端用导线夹头夹紧固定，然后将连接钢丝的另一端装进事先安装好的两个导向滑轮盒内，并和重锤指针相连接，用导线夹头夹紧固定，zui后调整各导向滑轮支架，使连接钢丝与水平垂直，使浮标在导向钢丝上活动灵活，有轻滑感、无卡死、扭曲、打结、打卷或损伤等现象。
注意：掌握钢丝的所需长度。

六.浮标液位计订货须知：
        1、注明液位计的规格、型号。
        2、测量范围L
        3、被测介质及介质的密度、温度。
        4、安装距离L1的尺寸。
