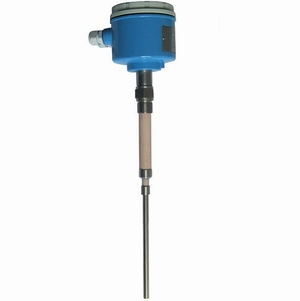

ZY-SPDN-KG射频导纳物位开关
产品特点：
射频导纳料位开关用更先进的射频导纳技术取代电容测量，解决了物料黏附问题，相对于其他同类产品具有更高的系统稳定性，即使在极端恶劣的现场条件下，也能可靠工作，而且不受挂料、温度、压力、密度、湿度，甚至物料化学特性变化的影响，性能可靠
产品应用：广泛用于灰粉、灰浆、水泥熟料、煤粉等介质的料位测量
.jpg)
■ 一.概述
ZY-SPDN-KG 系列射频导纳物位开关采用先进的射频导纳技术，克服了电容式物位开关不能消除导电挂料影响的缺陷。仪表运行可靠，各项技术指标均达到国际同类产品水平，广泛适用于液体、浆体、粉尘、料位以及两种液体界位的报警与控制。此外，产品增加了现场工作状态指示，是一种性能价格比高且相当稳定可靠的物位开关。
■二.工作原理
物位开关由传感器单元和电子单元组成。传感器单元主要包括三部分：测量探极、屏蔽极及接地端，物料的高度反映为探极与容器壁间导纳的变化，当物料到达开关工作点时，电子单元作出反应，驱动继电器动作，输出开关信号。屏蔽极可防止由于电极上有挂料而产生误动作信号，仅当物料达到设置点时，才输出开关控制信号。
■ 三.外形尺寸
电源：220VAC，50/60Hz / 24VDC,100mA
■ 四.技术参数
灵敏度：0.3pF 或更小
工作温度：-20～180℃
环境温度：-40～80℃
工作压力：-0.1～2.5MPa
输出：DPDT 继电器（双刀双掷）
触点容量：220VAC，5A 无感，3A 有感
响应时间：标准：0.2 秒
带延时：0.2～90 秒可调
电气接口：M20×1.5
防爆等级：隔爆型: dⅡBT4～T6，本安型：iaⅡCT4～T6
防护等级：IP65
过程连接：标准：3/4＂NPT 螺纹/1＂NPT螺纹
HG20592～20635-97 DN25 以上，其他法兰标准（如GB、JB/T、HGJ、ANSI、DIN 等）请用户在订货时注明
电缆长度：分体式传感器至电子单元距离为45 米。若用户未指明，出厂时为3 米
接液材质：304/316SS 和PTFE
接线盒材质：铝合金
■ 五.电极选型
|
电极 编号 |
电极形式和典型应用 |
工作温度和 工作压力 |
插入长度 |
电极材质 |
|
01 |
标准型 用于液体、轻浆体、颗粒 |
|
150～ |
316SS 和PTFE |
|
11 |
重挂料型 用于搅拌液体、浓浆体、颗粒 |
|
150～ |
316SS 和PTFE |
|
21 |
高温型 用于液体、轻浆体、颗粒 |
|
150～ |
316SS 和PTFE |
|
31 |
耐腐型 用于液体，轻浆体、颗粒 |
|
150～ |
PTFE |
■ 六.产品型号
|
ZY-SPDN-KG |
射频导纳物位开关 ，抗重挂料，带开关状态指示，独立接线盒 |
||||||||||
|
- |
D |
24VDC |
供电方式 |
||||||||
|
A |
220VAC |
||||||||||
|
0 |
标准灵敏度(用于导电介质) |
灵敏度 |
|||||||||
|
2 |
高灵敏度（用于绝缘介质，ε>1.5） |
||||||||||
|
0 |
无延时（标准电路单元） |
时间延时 |
|||||||||
|
1 |
带延时（0.2～90 秒可调） |
||||||||||
|
- |
1 |
一体式 |
仪表形式 |
||||||||
|
2 |
分体式 |
||||||||||
|
N |
螺纹连接 |
过程连接 |
|||||||||
|
F |
法兰连接 |
||||||||||
|
0 |
普通型 |
防爆选项 |
|||||||||
|
D |
隔爆型 |
||||||||||
|
E |
本安型 |
||||||||||
|
A |
标准型（温度< |
电极形式 |
|||||||||
|
B |
重挂料型 |
||||||||||
|
C |
中温型（温度< |
||||||||||
|
D |
耐腐型 |
||||||||||
| E |
高温型（温度< |
||||||||||
|
-□□□□ |
插入深度(mm) |
||||||||||
