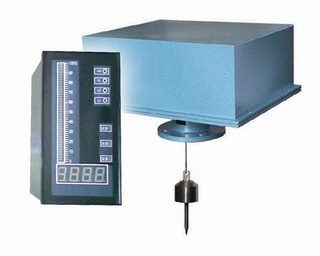

ZY-ZC重锤液位计

产品特点:

重锤液位计是一种传统的液位计。它是利用力学平衡原理设计制作的。它是由料位检测装置、高精度位移传动系统、恒力装置、显示装置、变送器装置以及其他外设构成。当被测物上升时探头发出卷钢线信号. 电机工作上卷. 当被测物不上升时. 探头给电机发出停止命令。

产品应用广泛应用于石油、化工、电力、冶金、环保、食品等工业部门及附属设施的各种变送器连接,将容器中的物位变化转换成模拟信号、电脉冲信号或开关信号远传至控制室显示或计算机房进行数据显示和处理

在线咨询订购热线:0517---86891833

■ 一.产品概述

   ZY-ZC 重锤料位计采用单片微机控制,功能强,操作简易,解决了传统重锤式料位计易缠绳、易埋锤、易丢锤的缺陷,特别适用于水泥、冶金、煤碳、化工、饲料、码头、粮食等行业筒形料仓的粉末状、块状颗粒等物位检测与控制。 应   用:测量粉状、颗粒状及块状固体物料、煤厂、电厂、钢厂  ■ 二.产品技术指标 测量范围:0~8米,0~16米,0~32米(特殊规格可协商) 测量精度:±1% 分 辨 率:±3cm 探测速度:0.15m/s 测 量 带:不锈钢钢丝绳 重锤重量:1kg 电机停转力矩:5N.m 功    耗:静止时 0W    运行时 40W 环境温度:-40℃~+60℃ 重    量:30kg 电源电压:220VAC±10%    50Hz±1Hz 功    耗:静止时 15W      运动时 55W 环境温度:30℃~+60℃ 数字显示:0.00~20.50(米) 电流输出:4~20mA 精    度:±1% 定时时间:15~130分钟(或按用户要求定) 与传感器距离:0.5km 重    量:5kg 外形尺寸:宽88×高159×长503 开孔尺寸:宽(77+1)×高(153+1) ■ 三.产品工作原理     重锤料位计安装在料仓顶部的料位计传感器的探测过程由控制显示仪表发出的信号控制。传感器由可逆电机、蜗轮、蜗杆、丝杠、齿轮轴、绕线筒、灵敏杠杆等组成。当传感器接到探测命令时:电机正转,经蜗轮、蜗杆减速后带动齿轮轴和绕线筒转动,使钢丝绳下放,带动重锤由仓顶下降。当重锤降至料面时被料面托起而失重,钢丝绳驰,灵敏杠杆动作使微动开关接触,控制显示器获得该信号立即发出电机反转命令,重锤上升返回,直到绕线筒碰上到顶开关,电机停转,重锤回到仓顶原始位置,完成一次探测过程。在此过程中控制显示仪表通过检测绕线筒的转数计算出重锤从仓底到料面间的距离,在面板进行数字显示,并在后面板端子上输出4~20mA电流。
