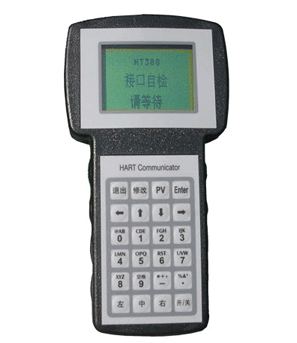

HT388手操器

产品特点:

产品应用

在线咨询订购热线:0517---86891833

【详细说明】HT388手操器

1.1 接口显示屏
     通信接口显示采用点阵式LCD液晶显示屏(128×64),可显示
      4行,每行8个点阵汉字,用来显示通信信息以及用户的输入值。
     该液晶显示屏一般要求室温使用。其亮度可以通过接口顶部圆孔内的
    电位器进行调整,调整亮度时以显示屏底色开关接口无明显变化为宜。

1.2键盘功能
    接口的键盘包括一套完整的字母数字键盘,八个专用功能键和三个字符键转换键。
    1.2.1  专用键
    ‘开/关’键:位于按键区右下角。
    ‘退出’键:用来实现退出屏幕所列功能。
    ‘修改’键:按下此键可以进入参数修改状态。
    ‘PV’键: 按工程单位显示变送器过程压力值和输出电流值,约每两秒钟刷新一次。
    ‘Enter’键:具有继续和确认功能。
    ↑键:移动光标及目前所显示参数(可选择)的前一项。
    ↓键:移动光标及目前所显示参数(可选择)的后一项。
    ←键:输入参数时,光标左移一位(相当于删除);输入日期时减5;组态及压力格式化菜单里
   实现向前翻页。
    →键:输入参数时,光标右移一位;输入日期时加5;组态及压力格式化菜单里实现向后翻页。
    1.2.2字符数字键
    当更新变送器参数时,字符数字键用来将信息输入通信接口。若只按键本身,则输入的是印刷在
  键中间的数字值。当要输入字符时,应先按键盘上“左"“中"“右",然后再按字母键。

 1.3电源充电及指示灯
   1.3.1供电电源
     通信接口的供电电源由5节AA可充电镍锰氢电池组成. HT388正常工作时(包括不间断通信状态)
   消耗电流约为40±5mA。有自动背光功能的接口在点亮背光时约需45mA电流.接口左侧有一电源电压
   指示灯(红色),接口在通电使用过程中该灯变亮,表明接口需要充电,且通信有可能因电源不足
    而中断,也可能在较短时间内使接口的显示屏变暗甚至关闭.

 1.4.2充电及指示灯
  接口内置了充电电池和智能充电电路。充电电压为直流12伏。手操通信接口右侧有两个小指示
灯,在充电开始时绿色指示灯闪烁几次(若电池出现短路或断路时持续闪烁;同时如果电池处于过
放电状态时要持续闪烁一段时间后才能进入正常充电状态)后。即进入充电状态,正常充电时绿灯持
续电亮.一般充电时间约需4小时.当红灯点亮时表明电池已充满,此时充电电流降低为3mA,尽管如
此,看到该灯变亮时应断开12伏电源。停止充电后,电池两端的电压会降
