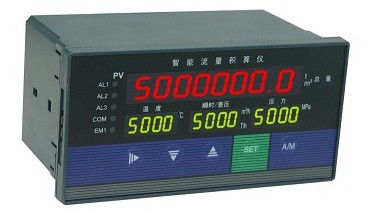

ZY-XMJA 智能流量积算仪与各种流量传感器或变送器、温度传感器或变送器和压力变送器配合使用，智能流量积算仪可对各种液体、蒸汽、天然气、一般气体等流量参数进行测量显示、累积计算、报警控制、变送输出、数据采集及通讯。

一、流量积算仪功能特点：

1.全范围自动温度、压力补偿运算，补偿方式任意设定；
2.线性积算、开方积算任意设定；
3.瞬时流量、累积流量、温度、压力多种参数显示；
4.小信号切除功能，切除范围0～5%可选；
5.累积流量值可通过面板按键清零，清零操作可锁；
6.掉电保护功能，累积流量值掉电保持时间大于5年，所有设定值掉电后保持；
7.先进的模块化结构，配合功能强大的仪表芯片，功能组合、系统升级非常方便。

二、流量积算仪的技术指标：

1.基本误差：0.5％FS或 0.2％FS±1个字；
2.分 辨 力：1/20000、14位A/D转换器；
3.显示方式：双排同时显示，上排四位数码管显示瞬时流量，下排八位数码管显示累积流量采样周期：0.5S
报警输出：瞬时流量二限报警，继电器输出触点容量 AC220V/3A；
4.变送输出： 4～20mA、0～10mA、1～5V、0～5V 精度：±0.3％FS；
5.通讯输出：接口方式--隔离串行双向通讯接口RS485/RS422/RS232/Modem；
6.波特率--300～9600bps内部自由设定；
7.馈电输出：DC24V/50Ma;
8.电 源：开关电源 85～265VAC 功耗4W以下。

三、流量积算仪选型表：

型    号			说     明
ZY-XMJA			智能流量积算控制仪
设计程序	9		9000系列仪表
显示方式	1 2		双屏显示 双屏单光柱显示
输入方式	1 2 3		直流电流信号（0～10mA、4～20mA） 直流电压信号（0～5V、1～5V、0～20mV、0～75Mv、0～200mV） 频率输入
流量方式	1 2 3 4		主输入信号与瞬时流量为比例方式 主输入信号与瞬时流量为开方方式 主输入信号与瞬时流量为比例方式，有小信号切除 主输入信号与瞬时流量为开方方式，有小信号切除
调节方式	0 1 2		无继电器输出 二个继电器输出，可分别对瞬时流量或累积流量控制 四个继电器输出，可分别对瞬时流量或累积流量控制
补偿方式	0 1 2 3 4 5 6		普通流量方式，不含温度或压力补偿 饱和蒸汽用电压或电流信号作压力补偿方式 饱和蒸汽用电压或电流信号作温度补偿方式 饱和蒸汽用Pt100热电阻作温度补偿方式 过热蒸汽用电压或电流信号作温度与压力补偿方式 过热蒸汽用电压或电流信号作压力补偿、用Pt100热电阻作温度补偿 不含温度或压力补偿，有显示转换系统设置
外形尺寸	H V F		横式160×80×80mm 开孔：152×76 竖式80×160×125mm 开孔：76×152 方式96×96×110mm 开孔：92×92
24V输出	P		缺省为无24V直流电源输出 带24V直流电源输出（可做二线制变送器电源）
通讯接口	T		缺省为不带通讯接口 带RS232或RS485通讯接口
供电方式	K W		缺省为220V.AV 开关电源85～260V.AC 开关电源18～36V.DC或18～36V.AC
