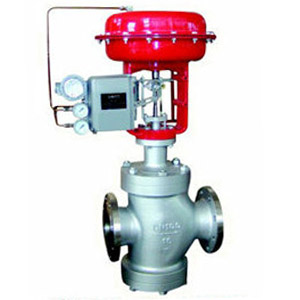

ZY-ZJHP/M精小型气动薄膜套筒调节阀采用顶部导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性准确拆装方便等优点。广泛应用于精确控制气体、液体等介质的工艺参数对压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小且阀前后压差不大的场合。

主要特点如下：

1、采用平衡型阀芯，不平衡力下，允许压差大，操作稳定。

2、阀芯导向面大，可改善由涡流和冲击引起的振荡。

3、比普通的单、双座调节阀噪声降低10dB左右。

4、结构简单，装拆维修方便。

■ 阀体

型    式：直通单座铸造球型阀

公称通径：25、32、40、50、65、80、100、125、150、200、250、300mm

公称压力：PN1.6、4.0、6.4MPa

法兰标准：JB/T79.1-94、79.2-94等

材    料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等

上 阀 盖：标准型-17～+230℃、散热型+230～+450℃、低温型-60～-196℃、波纹管密封-40～+350℃

压盖型式：螺栓压紧式

填    料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

结构形式：标准型、散热型、低温型、波纹管密封型、保温夹套型和衬氟型（见图1～图5）

■ 阀内组件

阀芯型式：压力平衡式阀芯

流量特性：等百分比特性和线性特性

材    料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等。

■ 执行机构

型    式：多弹簧薄膜式执行机构

弹簧范围：20～100（标准）、40-200、80-240、20-60、60-100KPa

膜片材料：丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布

供气压力：140～400KPa

气源接口：RC1/4"

环境温度：-30～+70℃

■ 阀作用型式

气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)

■ 附件

定位器（HEP型、YT1000型）、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
